Unterbau mit verzinkten Konstruktionsprofilen

  • Print
  • Edit
Details
Category: Terasse - Aufbau
Published: Tuesday, 14 October 2008 11:47
Hits: 1276

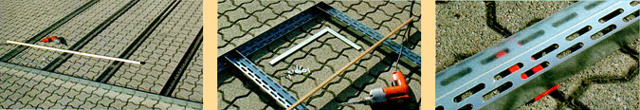

aufbau1
Bei einem stabilen flächigen Untergrund werden die L-förmigen Stirnschienen und die U-Schiene, wie im Bild gezeigt, ausgelegt.
Die äußeren L- und U-Schienen müssen exact im 90° Winkel angeordnet werden. Für den Abstand von U-Schiene zu U-Schiene werden Abstandsleisten zur Befestigung mitgeliefert.
Die Schienen haben Entwässerungsschlitze und können bei leichten Unebenheiten unterlegt werden. Die Schienen werden mit Dübeln, Unterlegscheiben und Edelstahl-Schrauben befestigt.

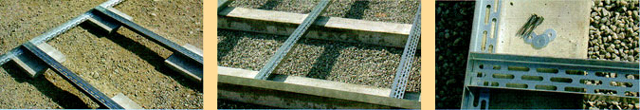

aufbau2
Das patentierte Schienensystem kann bis zu 1 Meter freitragend verlegt werden.
Bei stabilen Punkt- oder Streifenfundamenten bilden die Schienen ein ideales unverrottbares Trägersystem.
Auch bei Punkt- oder Streifenfundamenten werden die Schienen bei Unebenheiten untergelegt und mit Edelstahlschrauben, Unterlegscheiben und Dübel verschraubt.

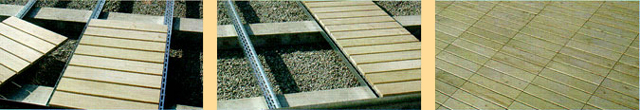

aufbau3
Nach dem Befestigen der Schienen werden die Elemente eingelegt.
Durch das patentierte Schienensystem wird ein idealer konstruktiver Holzschutz erreicht.
Anfallendes Wasser kann durch die Holzmodule und die Schienen ablaufen und im Untergrund versickern. Die Gesamthöhe der Schienen mit Modul liegt bei 6,0 cm.

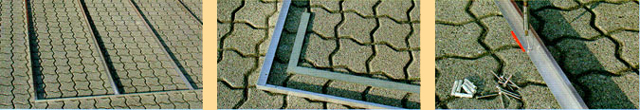

aufbau4
Bei der Verlegung mit Aluschienen liegen die Lagerleisten der Module direkt auf dem Boden. Die Gesamthöhe liegt bei dieser Variante bei 3,2 cm.
Die Aluschienen dienen zur seitlichen Modulstabilisation. Als Rahmen dienen L-Schienen, dazwischen die T-Schienen. Die schienen werden im 90° Winkel angelegt.
Die vorgebohrten L- und T-Schienen werden bei Bedarf in der Höhe ausgeglichen und mit Dübeln, Unterlegscheiben und Edelstahlschrauben befestigt.
